브러시리스 DC 송풍기의 기본 구조

브러시리스 DC 송풍기는 가전 제품, 컴퓨터 냉각, 산업 장비 및 기타 분야에서 널리 사용되는 고효율, 저소음 전기 송풍기입니다. 기본 구조는 주로 모터 부품, 팬 블레이드, 제어 회로 및 케이스로 구성됩니다.

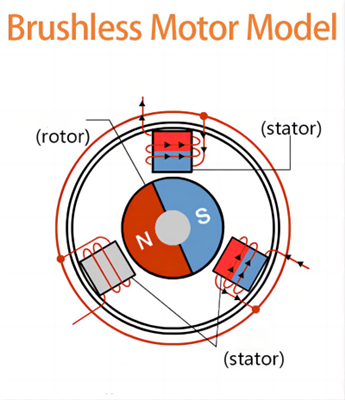

브러시리스 DC 송풍기의 핵심은 모터, 일반적으로 BLDC(브러시리스 DC 모터)입니다. 기존 브러시 모터에 비해 브러시리스 모터에는 카본 브러시가 없어 마찰과 마모가 줄어들어 효율성과 수명이 향상됩니다. 모터의 회전자는 영구 자석으로 구성되어 있으며 고정자는 권선 코일로 구성되어 있습니다. 모터의 작동 원리는 전류의 방향과 크기를 제어하여 회전 자기장을 생성하여 회전자를 회전시키는 것입니다.

팬 블레이드는 송풍기의 중요한 부분으로 풍량과 기압의 성능에 직접적인 영향을 미칩니다. 블레이드의 디자인은 일반적으로 공기 역학적 원리를 사용하여 모양과 각도를 최적화하여 공기 흐름의 효율성을 향상시킵니다. 블레이드는 일반적으로 가볍고 부식에 강한 플라스틱이나 금속으로 만들어집니다. 다양한 적용 시나리오에는 특정 공기량 및 압력 요구 사항을 충족하기 위해 다양한 유형의 블레이드 설계가 필요할 수 있습니다.

제어 회로는 브러시리스 DC 송풍기의 "두뇌"이며 모터의 작동 상태를 조절하는 역할을 합니다. 여기에는 일반적으로 구동 회로, 센서 및 제어 장치가 포함됩니다. 구동 회로는 PWM(Pulse Width Modulation) 기술을 통해 모터의 속도를 제어하고, 센서를 사용하여 모터의 속도, 온도 등의 매개변수를 모니터링하여 송풍기가 안전한 범위 내에서 작동하는지 확인합니다. 최신 제어 회로는 지능형 제어를 실현하고 원격 모니터링 및 조정을 지원할 수도 있습니다.

케이스는 내부 부품을 보호할 뿐만 아니라 블로워의 냉각 성능과 소음 수준에도 영향을 미칩니다. 쉘 재질은 일반적으로 플라스틱이나 금속이며 설계 시 방열, 강도, 미적 요소 등을 고려해야 합니다. 케이싱의 디자인은 공기 흐름의 방향에 영향을 주어 팬의 효율성을 더욱 향상시킬 수 있습니다.

브러시리스 DC 송풍기의 기본 구조는 모터, 팬 블레이드, 제어 회로 및 케이스의 조화로운 작업을 통해 효율적이고 소음이 적은 공기 흐름 출력을 달성합니다. 지속적인 기술 발전으로 브러시리스 DC 송풍기는 다양한 분야에서 더욱 널리 사용되어 관련 산업의 발전을 촉진할 것입니다.
